矿用风门

气动正反向风门

名称:气动正反向风门

分类:矿用风门

咨询热线:17686118628

联系我们

详细说明:

气动正反向风门


1、气动正反向风门产品概述
目前矿井使用风门大多数是采用无压风门,在煤与瓦斯突出矿井或进行反风操作时具有隐患。根据《煤矿安全规程》第一百四十四条“进、回风井之间和主要进、回风巷之间的每条联络巷中,必须砌筑永久性风墙;需要使用的联络巷,必须安设2道联锁的正向风门和2道反向风门。”的要求,我公司结合煤矿实际情况,推出此类钢结构风门。
气动正反向风门

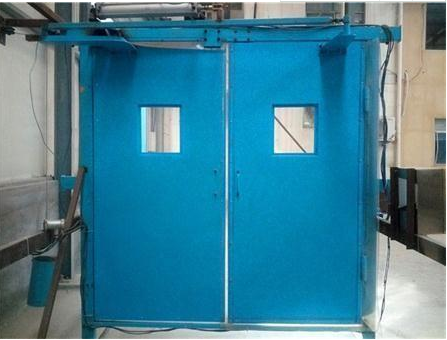

气动正反向风门实拍图:
2、主要技术参数
   风门开启形式:单扇开启;
   门扇开启角度:≥90°;
   气源压力:0.6MPa~0.8 MPa
   门体净通过:根据现场工况。
3、组成结构及工作原理
气动正反向风门由四道单式风门主体、四台气动操作箱、两台气源处理箱、两套气缸传动机构和一套气动闭锁机构组成,每道风门为单扇门,其中两道为正向风门,两道为反向风门,两道正向风门配气动装置,为常闭状态,两道反向风门为常开状态,在反向送风时方可打开。正向运用气缸拉动门扇,使风门打开或关闭,反向风门为纯手动风门,利用人力打开或关闭。可配备透视窗,以方便的对风门两侧的情况进行观察。
●气动控制装置
气动正反向风门

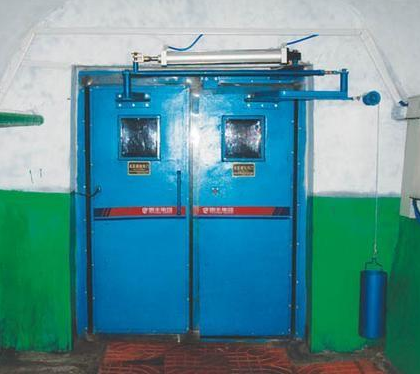

气动正反向风门实拍图:
气动控制装置由不锈钢气控箱、气控阀、节流阀、机械阀和气管组成。气控箱内含1个气控阀、1个节流阀和2个机械阀(一红一绿)组成一套箱体,因气控阀不同可分为A、B两种。A、B两种不同的气控箱放置于门体两侧。当行人需要通过时,只需按下气动控制装置A的机械阀按钮(绿色)达到开的状态风门即可自动打开,当行人顺利通过风门时,只需按下气动控制装置B的机械阀按钮(红色)到关闭状态风门即可自动关闭。
●气动闭锁
气动正反向风门

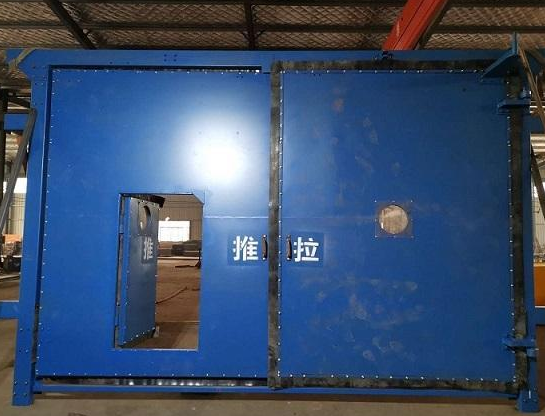

气动正反向风门实拍图:
   气动闭锁由2件闭锁气缸、2件机械阀和输构成,一件机械阀和一件闭锁气缸互为一套。闭锁安装时,风门门框与门扇之间设有密封沿;门轴分别置于门扇开启方向的一侧。闭锁气缸一个固定在A道门门扇上,机械阀一个固定在B道风门的门框竖梁上与门扇相连,两者之间用输气管连接。另一套气动闭锁与之相反固定气缸和机械阀。门扇与门框之间保持最小间隙。同时以门扇的开合为动力带动机械阀开关,控制闭锁气缸活塞往复运动驱动机械锁实现气动闭锁。当一道风门打开时,另一道风门同时闭锁;一道风门关闭后,另一道风门才能够解锁。即:两道风门同时关闭时,风门处于解锁状态;只要有一门扇打开,就能实现两道风门的完全闭锁。本产品结构简单实用,密封好,闭锁可靠,是煤矿井下使用的理想风门闭锁形式。
