矿用风门

气控平衡可视风门

名称:气控平衡可视风门

分类:矿用风门

咨询热线:17686118628

联系我们

详细说明:

气控平衡可视风门
  气控平衡可视风门为双扇风门结构 , 采用金属材料制造 , 风门门扇分为两个面积大小相等的部分 , 其中一部分门扇迎风流方向开启 , 而另一部分门扇则顺风流方向开启 , 两个门扇用连杆机构相连 , 使得两个门扇的开启或关闭能够相互制约 , 两风门开启期间风门阻力为零
气控平衡可视风门的主要技术参数
(1)适用条件

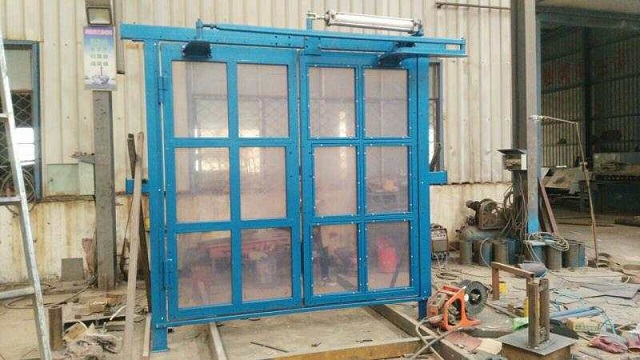

气控平衡可视风门

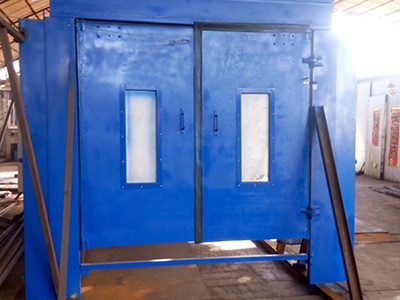

气控平衡可视风门
环境温度:0一40 ℃;
相对湿度:' 98%(25 ℃);大气压力:80、110kPa;
风速:0、8n以。(2)主要技术指标冚有效闭门时间:5、8s;
最大工作气源压力:6、8 kPa;互锁响应时间:不大于5s;
  矿用气控平衡可视风门设备是为了保障矿井风流正常流通而研制的专用设备,该风门能有效隔断风流,开启压力近似为零。采用两扇风门联动,有效平衡风门所受压力。配套具有就地显示风门的开闭状态,互锁两道风门的功能。气控平衡风门结构组成主要由门框、门扇、平衡机构和气动元件等部件组成。门框采用钢制焊接,门扇采用钢制材料与聚碳酸酯透明耐力板连接,每道风门为双扇钢制门框,异向同步开闭,运用气动元件及联杆平衡机构,实现风门的自动开闭,保证了风门打开时省力、方便和灵活。当风流反向时(反风演习),只要门扇上存在风压,其风门开闭原理与风流正向时相同,确保了风流反向时风门不被吹开,兼顾了反向风门的作用。
气控平衡可视风门
   (1)在要安装的风门选址上,选择一块比较平整的地方,巷道断面应符合砌墙的尺寸。曹庄矿选择了在8700轨道1号联络巷安装此类风门,此联络巷地面平整,巷道支护方式为锚喷支护。并且此联络巷为采区的主要进回风联络巷,因此需要安设正反向风门。事先测得87轨道1号联络巷的断面,定制了2000 × 18開mm的风门。
(2)整体树立门体,稳固横平竖直。
(3)砌50cm砖墙,拐臂一侧20cm,多次测量铅锤度
(4)揭下防护层,擦洗外观重要部位,涂油润滑
(5)气源接通后检查各部位工作是否正常。
