风门控制装置

风门气动控制装置

名称:风门气动控制装置

分类:风门控制装置

咨询热线:17686118628

联系我们

详细说明:

   风门气动控制装置,zmk127风门气动控制装置,自动风门控制装置。
   风门上的控制装置是干什么用的呢?无压风门在巷道里起到阻止风向乱窜,但是风门的是需要开启关闭的,这个时候就需要加装一种风门控制装置来实现风门的开启和关闭,风门气动控制装置就是如此。
   风门气动控制装置,包括气动装置和连接绳;风门向上风侧打开,所述气动装置设在所述风门上风侧的巷道内;所述风门通过所述连接绳连接所述气动装置的拉杆;所述风门的上风侧和下风侧各设有一个控制所述气动装置的开关。

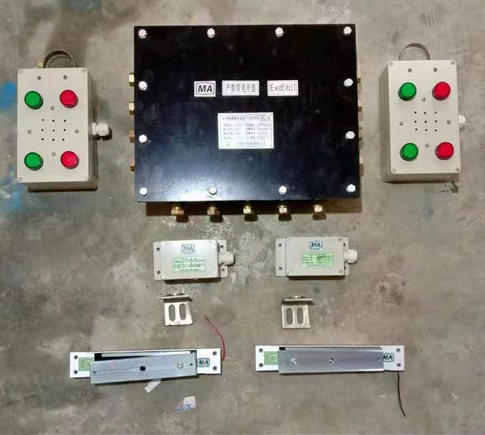

 风门气动控制装置实拍图:
 风门气动控制装置
风门自动控制装置特点:
   1、通过开关可自动开启或关闭风门,对行人和过车都提供了很大方便,按关闭开关后风门会以缓慢的速度关闭,消除了安全隐患;

2、风门以缓慢的速度关闭降低了因风门碰撞门框而造成的损坏,大大提高了风门的使用寿命;

3、该装置取材和制造方便,使用的都是井下常用材料如:钢丝绳、角钢架、定滑轮等,经济成本低,使用寿命长;

4、适用范围广,无需改动现有风门的规格和联锁,只需在风门上安装几个简单的设施即可,适用于井下所有的风门,并且如果出现停气或者停电的情况,仍可人力打开风门,保证巷道的正常通行;

4、维护简单,使用期间只需要注意角钢架是否牢固及钢丝绳的的磨损情况,及时更换磨损严重的钢丝绳便能长远地使用。

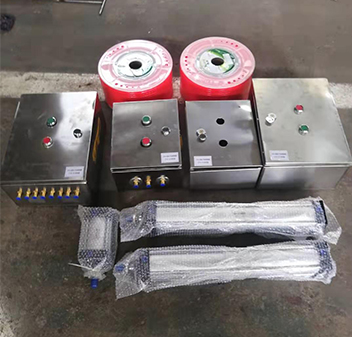

 风门气动控制装置实拍图:
 风门气动控制装置
  风门自动控制装置工作原理:
人员经过时,按动本侧的开关4开启气动装置2,拉杆21缓慢收缩拉动绕在滑轮一7和滑轮二8上的连接绳3,卸压门13在连接绳3的拉动下缓慢打开,气流通过,降低了风门1处的负压;当连接绳3被拉动到限位装置6被阻挡装置5卡住时,连接绳3不能继续被拉动,此时,拉杆21收缩对连接绳3产生的拉力通过限位装置6作用到阻挡装置5处,即作用到风门1上,风门1在拉力的作用下被缓慢打开。
人员通过后,按动另一侧的开关4关闭气动装置2,拉杆21缓慢伸长,风门1在气流负压与弹簧9的拉力作用下缓慢关闭。
风门气动控制装置ZMK127:
1、基本功能:用于煤矿井下风门的自动化控制,当过人或过车时,风门实现自动打开,自动关闭,两门间相互闭锁,同时有声光语音报警功能,提示风门未关等各种实时情况。
2、当过人或过车时A门自动开启,B门关闭;人或车通过A门后,A门自动关闭,B门自动开启,同时伴有声光报*提示。
3、装置使用红外(对射)传感器,探测范围:≥6m
4、声报*:语音报*声级强度:大于等于80{dB(A)}
5、光报*:黑暗处光信号可见距离≥20m
6、控制功能:当输入信号为高电平≥5V时,控制箱的输出为低电平(0~5)V,当输入信号为低电平≤1V时,控制箱的输出为高电平(24±0.5)V。
7、联锁功能:两装置之间能实现电气互锁,防止两个风门被同时被打开。
8、按钮控制:设置两个开关按钮,手动控制风门的开闭状态,A按钮控制A门的开闭状态,B按钮控置B门的开闭状态。
