风门控制装置

矿井风门闭锁装置

名称:矿井风门闭锁装置

分类:风门控制装置

咨询热线:17686118628

联系我们

详细说明:

矿井风门闭锁装置
  矿井主要风路中风门闭锁装置的应用 ,杜绝了由于两道风门同时开启造成的风流短路现象 ,保证了各作业地点供风量需要 ,有效的防止综放工作面因供风量不足而造成的瓦斯涌出异常或风量不足造成的瓦斯超限现象 ;另一方面风门开关闭锁防止了主要风路风量剧烈变化而对其它风路供风量造成的影响 ,避免了相关非主要通风巷道形成无风状态 ,增强矿井通风系统的稳定性和安全性。
矿井风门闭锁装置

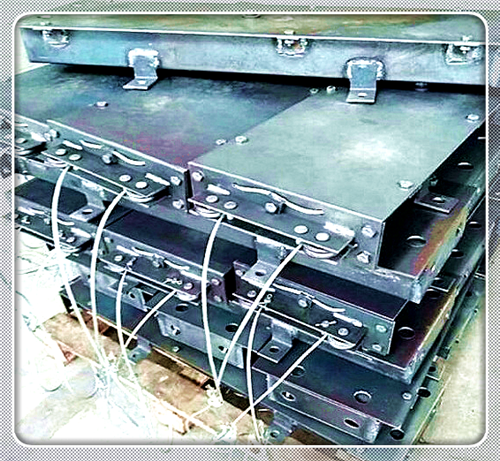

矿井风门闭锁装置实拍图:
  矿井风门闭锁装置的使用延长了风门的使用期 ,对在其它矿井的应用具有一定的推广价值 ,同时该装置只有在不同类型、不同条件的矿井通风系统中应用 ,才会得到更完善更良好的改进。近年来 ,先后在集团公司所属六个矿井推广应用 ,取得了较好的效果。
 风门闭锁装置的关键技术是用φ 10mm的钢丝绳将两道正向风门通过φ 100mm的导向轮联接在一起 , 但对两道风门作用力方向相反 ,一道风门逐渐拉开的过程中 ,另一道正向风门向相反方向拉紧 ,只有将已打开的正向风门关闭后 ,另一道正向风门才能被打开
 矿井风门闭锁装置配置:
矿井风门闭锁装置

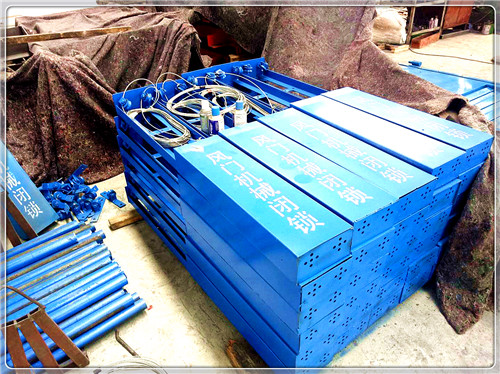

矿井风门闭锁装置实拍图:
根据现场具体情况 ,确定风门大小规格及两道风门之间的距离 ,风门在施工过程中 ,预先在墙体中间埋设钢管作为绳道。
2. 2 绳道
用 2″钢管作为钢丝绳的绳道。
2. 3 导向轮
用φ 100mm圆钢加工。在两道风门门框的同侧等高部位和风门墙的同侧各设一导向轮。使钢丝绳在导向轮中间滑动 ,两导向轮之间用 2″钢管作为绳道 ,联接钢丝绳。
2. 4 固定导向轮支架
施工前 ,在门框上焊接 10mm的加固钢板 ,以固定导向轮支架 ,在门扇中间焊接 8mm的钢板 ,钢板上焊接两个 M32螺母 ,以固定钢丝绳。
2. 5 钢丝绳
使用φ 10mm的钢丝绳 ,通过螺母、导向轮将两道正向风门联接在一起 ,为防止钢丝绳从导向轮中脱出 ,在两风门之间设置 2″钢管作为钢丝绳绳道。
