风门控制装置

气动闭锁HQDS-1

名称:气动闭锁HQDS-1

分类:风门控制装置

咨询热线:15908099296

联系我们

详细说明:

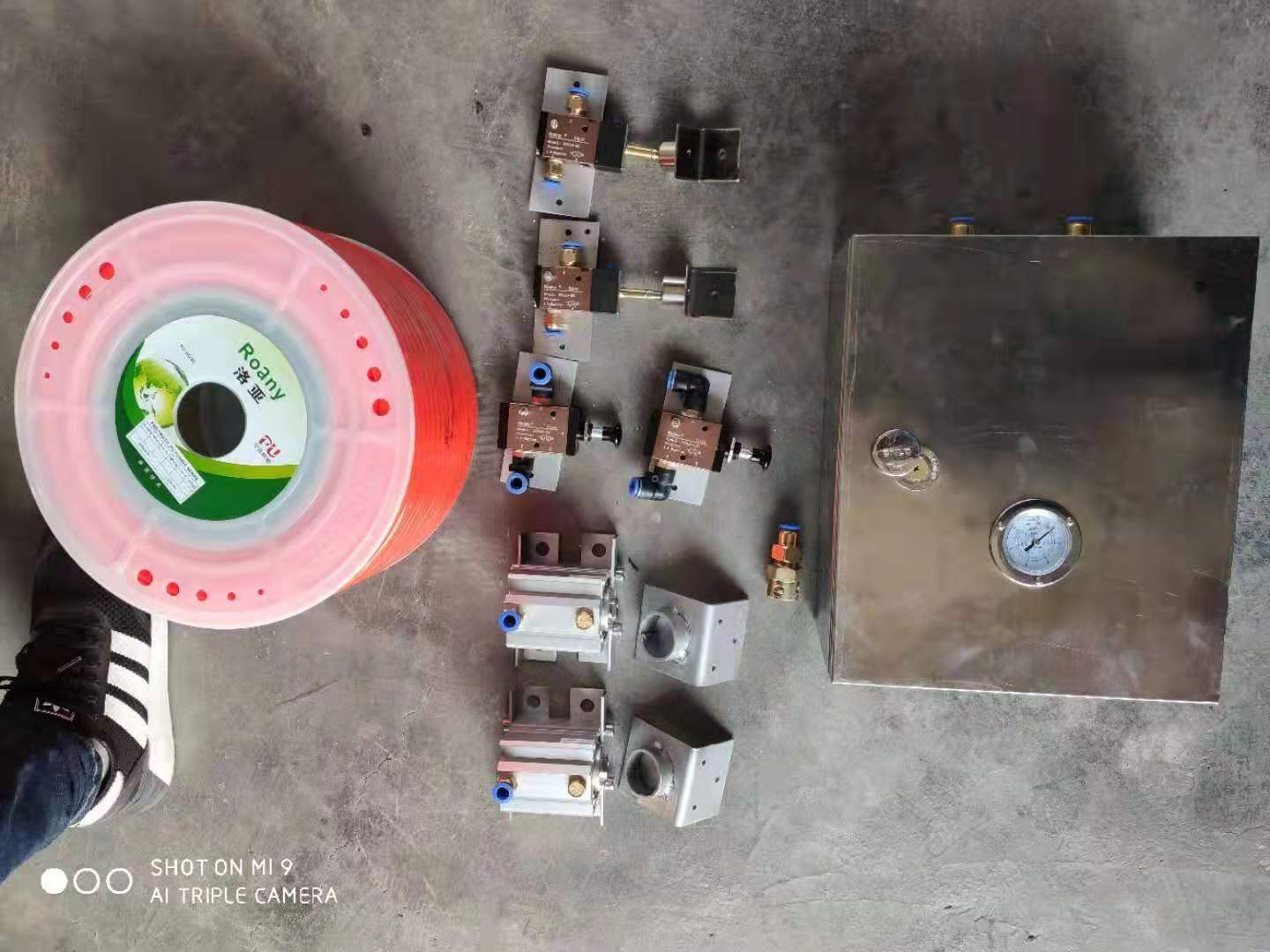

气动闭锁HQDS-1

  气动闭锁HQDS-1是自动风门ZMK-127专用特点显著
  气动闭锁设备首要用于矿山井下两道风门之间的互锁,以防止巷道风流短路。
HQDS-1型气动闭锁装置主要用于矿山井下两道风门之间的互锁,以防止巷道风流短路。

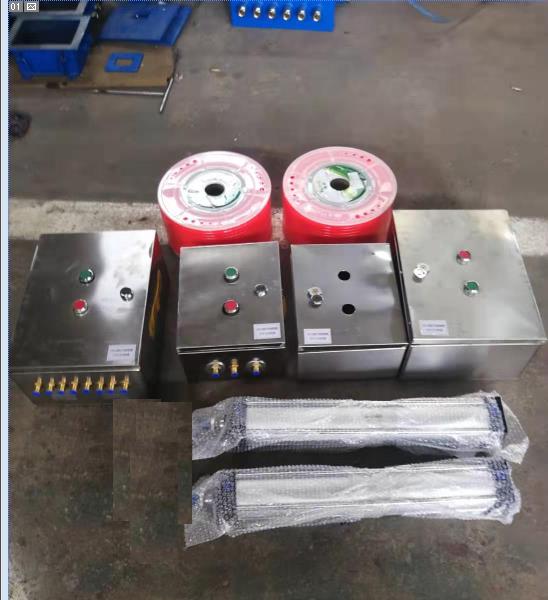

气动闭锁HQDS-1
气动闭锁HQDS-1
  风门气动闭锁顺是利用风门自身操控气动操控元件,来操控气动执行器的原理规划的一种新式的风门闭锁设备。它首要用于煤矿井下风门之间的彼此闭锁。具有结构简略,敞开灵敏,安装便利,适用性广,闭锁可靠,无需用电,安全可靠等特点。
气动风门闭锁器主要特点
1、纯气动,不需要电控元件,运作可靠。
2、动作灵活,只要一道风门动作,另一道风门就已闭锁无法打开。
3、当遇到紧急情况时,拉开紧急接锁拉阀,即可解除闭锁,两道门便可以同时打开(紧急情况下使用)。
4、使用面广,它适用于矿山井下普通风门,带反向门的风门,正向风门,无压风门等。
5、外观小巧,美观,安装方便。
气动闭锁HQDS-1
气动闭锁HQDS-1
矿用风门气动闭锁跟风门机械闭锁的性价比都差不多,就看矿方的需求,有气源就能够运用气动闭锁,没有气源就能够运用机械闭锁。各有千秋,各有风韵。
  风门气动闭锁顺是利用风门自身操控气动操控元件,来操控气动执行器的原理规划的一种新式的风门闭锁设备。它首要用于煤矿井下风门之间的彼此闭锁。具有结构简略,敞开灵敏,安装便利,适用性广,闭锁可靠,无需用电,安全可靠等特点。
本设备是以人工开门或关门的门扇作为动力,当开门时固定在门扇上的压合器离开固定在门框上的操控阀,从而使操控阀通气瞬间找开对面风门上的气动闭锁器,使其闭锁。反之风门封闭压合器压合操控阀中止通气,气动闭锁器解锁(合适任何有气源的场所效果)
气动闭锁HQDS-1
气动闭锁HQDS-1
  压缩空气为动力通过气缸打开风门,它的结构简单、性能可靠、使用方便。2.2机械连锁装里的设计机械连锁装置最重要的特征是采用机械连锁,用2根宽度为12~的槽钢并排焊接成一个整体作为后固定板,取2根直径为20Inm的无缝钢管按间距10mm并排焊接,组成2个套筒,在2个套筒中心线侧切割宽10~、长60mm的孔,用于安装闭锁块,闭锁转动块为一个三角形钢板块,其中一角为圆弧面,转动块与销轴同圆心,安装时圆弧形角垂直朝下。销轴穿过转动块固定在后固定板上,滑动体分别装人套筒中,钢丝绳经过滑轮与滑动体顶部连接,钢丝绳的另一端与风门相连。在工作状态下,一个风门开启时,滑动体碰撞转动块,转动块转向另一个套筒,防止另一个风门开启。2.3控制方式的设计根据矿井实际情况,设置2种风门闭锁控制方式:一种是电动控制阀,当行人和矿车设备通过风门较多时.采用人工控制电动控制阀以压缩空气为动力来控制风门闭锁;另一种控制方式是全自动闭锁控制,风门两侧安装有红外线传感器和语音系统,通过红外线传感器检测人体活动,如果有行人通过则自动打开风门,并实现语音报警。2.4整体结构的设计风门气动互锁装置由PLC控制箱、总控制柜、气缸、牵引装置、互锁装置、风门和消音器等部分构成
