风门控制装置

气动风门闭锁装置

名称:气动风门闭锁装置

分类:风门控制装置

咨询热线:17686118628

联系我们

详细说明:

   气动风门闭锁装置(矿用连锁气动型)改装,为提高矿井通风系统稳定性,可靠性,规范风门闭锁装置的安装和使用,煤矿现在推广使用限位重锤式风门闭锁改装替换钢丝绳串联闭锁装置,公司为响应此规定,也积极研发生产所更换闭锁,如气动,电动,液压等闭锁功能齐全的自动控制风门闭锁。
在错综复杂的煤矿巷道中,树立着大大小小形态各异的矿用风门,在这些风门身上都安装着不同类型的风门联锁闭锁装置,气动风门联锁闭锁装置就是其中一种常用到的,性价比较高的风门气动闭锁。
  现有的煤矿井下巷道使用的风门主要是采用门、门栓、支撑门的框组成的风门。此种结构的门结构简单,但是由于开关控制由人来完成,这就造成了实际使用中不能保证门的关或开,因而导致不稳定,不安全。和利隆公司提供一种安全有效,能保证稳定的关或开的煤矿井下巷道气动风门联锁装置。

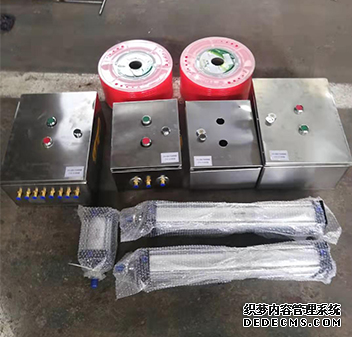

气动风门闭锁装置实拍图:
气动风门闭锁装置
风门气动闭锁
  公司所采用的技术手段是:一种煤矿井下巷道气动风门联锁装置,包括安装在主气源管的进气端的快速开关阀,安装在巷道内的风门,连接风门的气缸,控制气缸的阀组件;所述风门设置两道,对应风门的气缸设置两个;控制两个气缸的阀组件互锁连接。
  所述阀组件包括两个二位三通阀、两个二位五通阀、四个气动梭阀、八个机械按钮阀,均匀分布在两道风门处;所述二位五通阀分别与主气源管以及所在风门处的二位三通阀、I号管、2号管,以及其中一个气动梭阀连接,I号管、2号管与气缸连接;第*道风门处的二位三通阀连接第二道风门处的I号管,第二道风门处的二位三通阀连接第一道风门处的I号管。
  所述机械按钮阀在第*道风门处设置四个,包括两个开阀和两个关阀,两个开阀连接主气源管与第*道风门处的一个气动梭阀,该气动梭阀连接第*道风门处的二位三通阀,两个关阀连接主气源管与第一道风门处的另一个气动梭阀,该气动梭阀连接第一道风门处的二位五通阀。
气动风门闭锁联锁装置在现在矿井中的使用率也越来越多了,性价比高的特点是矿井中喜欢的原因之一。
风门气动闭锁

 ZMK-127风门自动闭锁装置适应于单扇或双扇、行人、行车或人车共用风门等设施全自动控制,可控制两道或三道风门,本装置能在不改变现有风门设施结构的情况下安装使用。设备安装后,风门能满足反风要求,在矿井停电情况下,可靠人力开闭风门,安装方便,便于维护,动作灵活,安全可靠。
  自动闭锁在第*道风门反门墙体上靠平衡锤方向门边侧与墙体中下部中间约1米处,压两根1米长直径1.2寸钢管,两钢管之间上下相隔10厘米,两风门门边中间,滑轮各拐一个弯,分别朝向正门、反门压板处;而反门漏出墙体侧两根钢管连接滑轮平直连接。第二道正门墙体上靠平衡锤方向门边侧与墙体中下部中间约1米处,压两根1米长直径1.2寸钢管,两钢管之间上下相隔10厘米,两风门门边中间,滑轮各拐一个弯,分别朝向正门、反门压板处;而正门漏出墙体侧两根钢管连接滑轮平直连接。

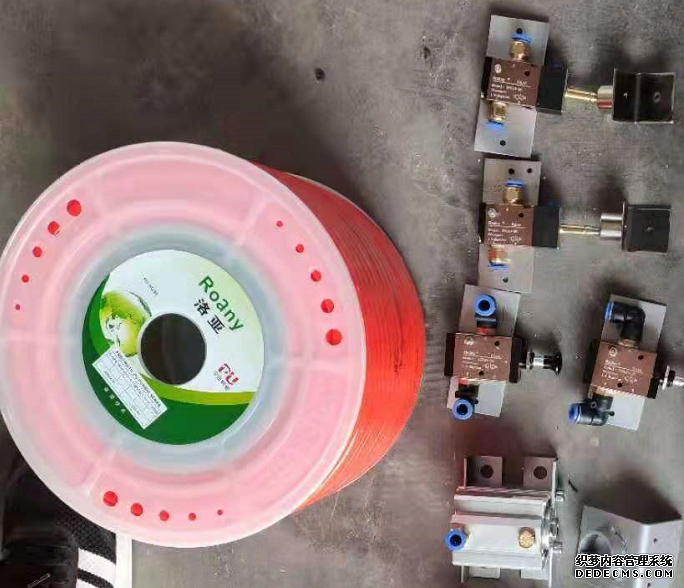

气动风门闭锁装置实拍图:
气动风门闭锁装置
风门性能参数:
   钢丝绳行程:50~700mm;
   闭锁力:大于2000N;
   回绳力:50~200N;
   重量:56Kg;
   外形尺寸:650(长)X120(宽)X300(高)mm。
  控制装置有气动、液压、半自动和全自动多种形式。
产品特点:
1纯气动,不需要电控元件,无需连接钢丝绳,闭锁可靠。
2动作灵活,只要一到风门打开,另一道风门就已闭锁无法打开。
3当遇到紧急情况时,拉开紧急解锁拉阀,即可解除闭锁,两道门边可以同时打开
4适用面广,它适应于井下普通风门、带反向门的风门、正向风门、无压风门等
5结构简单,开启灵活,外观小巧,美观,安装方便。

一、产品用途
   ZYJ矿井压风自救装置,主要用于煤矿井下避灾人员实施自救的防护装置,也可用于非煤井型矿山井下避灾人员实施自救,当井下发生灾变时,避灾人员可就近利用自救装置实施自救或等待救援,一般情况下,井下安装自救装置半面罩的数量不得少于入井人员的二分之一。
二、工作原理
工作原理:
  当A门开启时带动钢丝绳移动,钢丝绳带动内部与A门相对应的缠绕盘旋转,并锁死B门。当A门逐渐关闭的同时,在复位弹簧的作用下,与A门相对应的缠绕盘也复位至原始状态。同理,当B门开启时带动钢丝绳移动,钢丝绳带动内部与B门相对应的缠绕盘旋转并锁死A门。当B门逐渐关闭的同时,在复位弹簧的作用下,与B门相对应的缠绕盘也复位至原始状态。

 公司生产产品运输要求:
1、公司在产品完成后,保证产品外侧油漆干透方可发货。保证产品完整性。
2、公司产品外包装严格打包,用多层防腐防磨部或者木质箱体打包,保证在运输途中不受撞击导致产品损害。
3、公司产品标明品名,牌号,生产日期,以及随货附带产品说明书,安装使用书,装货单,合格证,维修使用书等。

煤矿井下此次规定也正是验证了,无论任何行业,都要把安全放在前面,这是重中之重的工作之一。所以,在此为了煤矿事业,和利隆公司将再次显现出研发生产能力。为煤矿事业献出一份力量。
