山西双叶气控无压风门,气动平衡风门的解析
双叶气控无压风门大风门上设有小风门，小风门经常有人员通过，无法安装电动连锁装置，一方面存在两道小风门同时打开的可能性，另一方面，机械弹簧装置在井下潮湿环境中使用，易锈蚀、损坏或失灵，影响小风门开启作用，形成风流短路，从而导致矿井通风系统紊乱，给矿井安全生产造成一定的重大隐患。

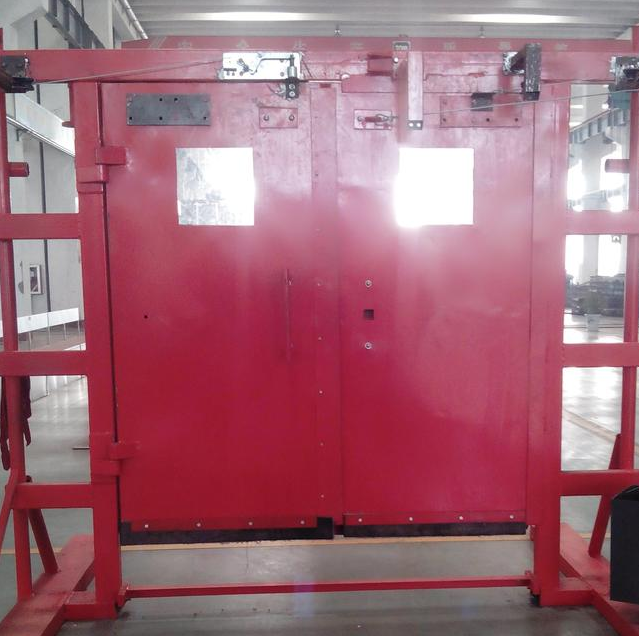

双叶气控无压风门实拍图：
风门结构
双叶气控无压风门主要由门框、左右门板、平衡机构、钢丝绳及气缸等组成。
1.左门轴 2.左风门 3. 弯架 4.右门轴 5.直架 6. 右风门 7.平衡杆
1、 无压风门根据平衡力作用，运用连杆平均机构把作用在风门上的压力，通过连杆平衡机构转化为一种内力从而得到平衡，使每道风门能轻松异向同步打开。
2、 纯气动风门由气源控制箱、互为闭锁箱、手控控制盒、气动执行器组成，自动开闭形式为风门两侧风别安装手动换向阀控制气缸动作，气动执行器与风门联结，有人通过风门时，扳动换向阀实现风门自动开闭。同时两道风门之间互为闭锁，即：当A门打开时，B门闭锁，不能打开；当B门打开时，A门闭锁，不能打开。

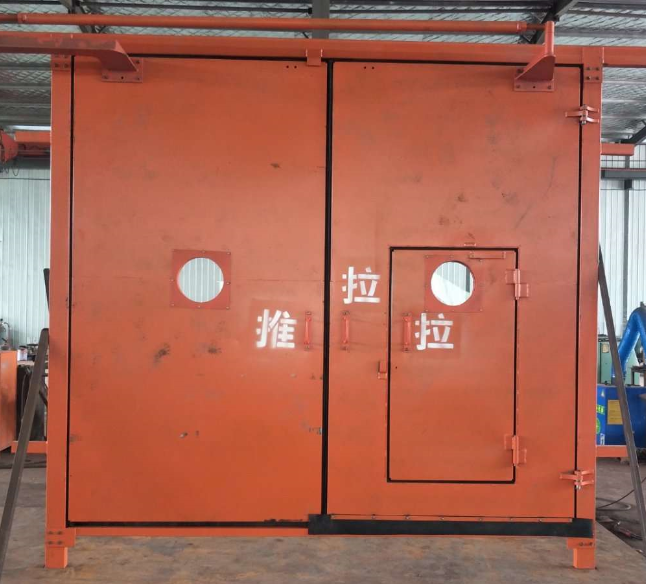

双叶气控无压风门实拍图：
3、 全自动风门由本公司提供的全气动自动控制主机箱、互为闭锁箱、气动声音报警箱、风门开闭执行器、触踏装置等实现自动控制。同时两道风门之间互为闭锁。自动开闭形式为矿井内正常行人或车辆在行走过程中，触发脚踏装置，脚踏装置输出信号给全气动自动控制主机箱，主机箱根据所给的信号和当前风门的状态，准确地控制风门开闭执行器的开闭动作和气动声音报警箱的报*信号。
双叶气控无压风门的安装：
（1）在要安装的风门选址上，选择一块比较平整的地方，巷道断面应符合砌墙的尺寸。曹庄矿选择了在8700轨道1号联络巷安装此类风门，此联络巷地面平整，巷道支护方式为锚喷支护。并且此联络巷为采区的主要进回风联络巷，因此需要安设正反向风门。事先测得87轨道1号联络巷的断面，定制了2000 × 18開mm的风门。
（2）整体树立门体，稳固横平竖直。
（3）砌50cm砖墙，拐臂一侧20cm，多次测量铅锤度
（4）揭下防护层，擦洗外观重要部位，涂油润滑
（5）气源接通后检查各部位工作是否正常。

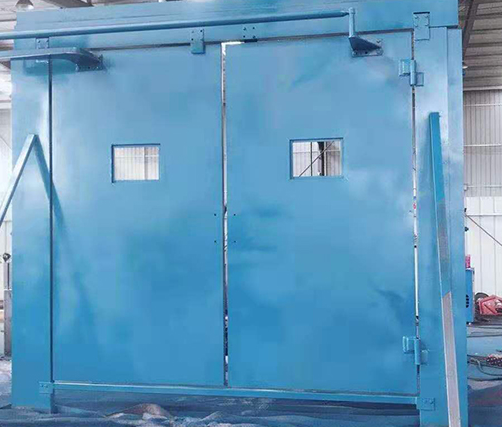

双叶气控无压风门实拍图：
双叶气控无压风门属于煤矿新通风设施，即在矿井的运道和回道之间安装使用了无压风门，大风门之间连锁安装使用的是电动闭锁，即开启正向大风门，反向大风门不能同时打开。
