矿用风门

同向气动风门

名称:同向气动风门

分类:矿用风门

咨询热线:15908099296

联系我们

详细说明:

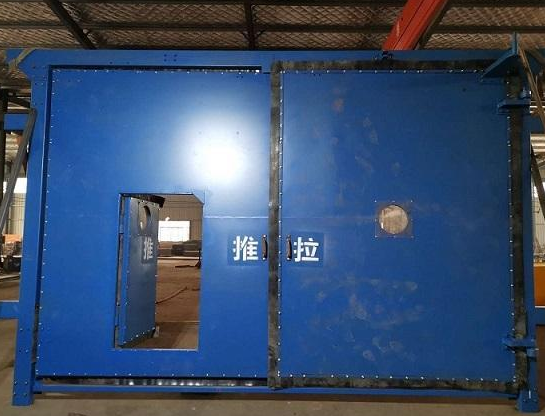

    同向气动风门
 整体设计关系示意图
同向自动风门主体结构
该同向自动气动风门主要由门框、门扇、动力气缸、风门推拉臂、红外传感器、开关控制系统等部分组成。门框在安装时主要通过风门墙体直接施工固定在巷帮和顶上,门扇采用合页挂接,门扇四周包边沿口,确保严密。两扇门在开启时向同一方向,具体原理如图2所示。
风门反向开启
图2风门开启方向示意图

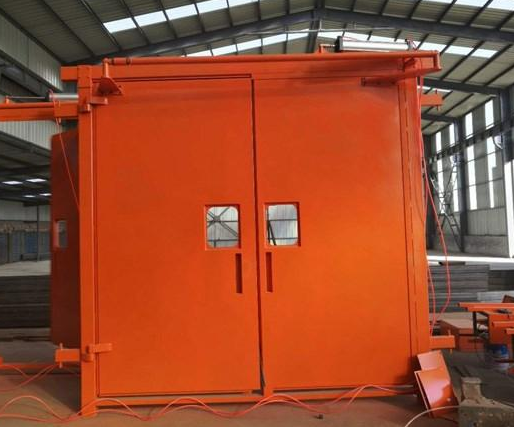

  同向气动风门
2· 2同向自动风门泄压装置
该同向自动风门装置为两扇门向同一方向开启,因此必须要在扇门上设置泄压装置一泄压窗,保障在高风压巷道使用时方便开启。选择在两扇门的其中一扇上部位置设泄压窗,当两扇风门开始同一动作时,让泄压窗与风门异步动作,打开泄压窗,保障泄压效果降低风门开启动力。
3同向气动风门的实践应用
3· 1井下均压通风系统简介
在对同煤集团云冈矿小2#3 1 1盘区8m0综采工作面的通风方式设计时,使用U型负压通风,工作面回风隅角、工作面中部、回风区域呈现低氧现象,严重危害工作面开采安全,需要进行治理。因此对该工作面采用了均压通风技术,形成均压通风系统,杜绝低氧现象的发生。
(1)调压风门的应用。在巷道内某处设定调节风压的风门,目的是在改变和调整设定地区风压分布状态的同时,仍然保持一定的风量,并不妨碍行人和运输。它改变和调整风压分布的特性类似于调压风墙,但调压幅度较缓,通过调节风门的密实性、风窗的窗口大小来调整调节的幅度。适用于需要调整风压,又要维持适当风量的场合,在区域和局部均压中皆可应用。
(2)调压风机。调压风机包括主要通风机、辅助通风机和局部通风机,用于调整矿井某一阶段水平、某一既定区段的风压分布状态,其能力可根据需要选定,主要是与调压风门组合使用。
结合8m0综采工作面的实况没计均压通风系统如图3所示。
  同向气动风门
3 · 2风门在均压通风系统中的作用分析
由图3中可以看出,5 m0巷装有两套均压风门, 2m0巷装有两套均压风门。2m0巷的均乐风门靠近该巷道的均压风机,当均压风机作业时,会导致均压风门内外压差较大。对该均压风门进行数据测试表明:均压风机单风机、双风机运转时,均压风门内外压差分别达到410、510Pa、630、730 Pao在如此高压差下,为保障均压效果,需要均压风门具有非常好的关闭密封性,同时还需要抗压。
3.3同向气动风门的使用
8m0综采工作面采用的均压通风技术,在实践当中平衡式电动风门出现了很多问题,当风门内外压差达410Pa后,漏风现象越来越严重,并会产生自动泄压现象,达不到均压通风效果。当地面大气压力下降幅度达510Pa后,均压通风机会启动双风机运转,此时风门内外压差可高达730Pa,会导致风门无法闭合的现象,泄压失压,工作面压力升不起来,导致安全隐患的发生。
因此采用新设计研制的同向气动风门替代平衡式电动风门,通过对2m0巷口同向气动风门的使用观察发现:该风门能够实现通车自动启闭,满足辅助运输通车要求;当风门内外压差高达730Pa时,两扇风门同向启闭,因此闭合严密,手触无感觉。同向气动风门的使用降低了风门的漏风量,保证了均压通风效果,工作面压力到达设定效果,降低了低氧现象的发生。
4同向气动风门使用过程注意事项
(1)气动风门开启延长时间可根据使用现场的实际情况进行调节。
(2)对风门配套的感应传感器探头进行维护和保养,保障其感应的灵敏度。
(3)风门打开过渡阶段,不可用力猛撞风门。
(4)当传感器供电中断时,可以实现人工开启、关闭风门。
