矿用气动无压风门
该风门由风门扇和风门框构成，其特征在于，它还包括用于安装风门框的构筑体，构筑体的构造是，在巷道围岩周壁的掏槽内砌筑有地基、墙体和拱顶，并在墙体和拱顶与周壁之间留有缓冲空间，缓冲空间内填充有缓冲物，在墙体和拱顶上安装有锚杆，风门框与构筑体之间加一层旧皮带；要求巷道围岩周壁的掏槽深度不小于O. 2m,且挖到完整岩石为止。上述缓冲物是在编织袋中装入松散的沙子或发泡材料。为了提高底板抗压强度，避免因底鼓变形造成的风门开启困难，构筑体的地基用钢筋混凝土浇灌，比如按1:3的比例配置砂浆或采用高标号混凝土浇筑。
气动无压风门安装及调试图片。气动无压风门/安装及调试气动无压风门在矿方通风人员指定位置安装手动平衡风门，安设地点应符合以下要求：地面、轨道面平缓，无积水，无明显起伏。如同时提运矿车，风门下部应考虑为提升钢丝绳留出通过的空间。如遇条件无法满足或其它特殊情况，可与我公司联系解决。气动无压风门安装1、在选址位置进行混凝土基础制作，如巷道局部不规则，应考虑进行局部修整。巷道过宽，应对巷帮进行局部砌碹和加固，巷道过窄，应考虑局部拓宽

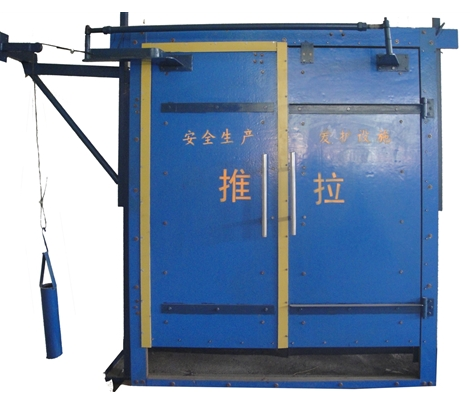

气控无压风门采用煤矿井下高压气体作为气缸的动力源，由电磁阀控制气缸 1 推杆收缩，通过连接在推杆上的钢丝绳 3 来拉动平衡杆 4，从而带动直架和弯架 5，调控风门的开启。当推杆伸出时，钢丝绳呈现为松驰状态，此时钢丝绳对风门的牵制力为零， 风门则在配重坠陀 2 的作用下，回到关闭状态。
(a)、先在轨道两侧适当位置凿坑。在距轨面150mm处垫铁板5找平(如果两轨面不平，以高轨面为准)。
(b)、在巷道内放置两个横木，再将门扇放上，用M16螺栓将门梁与门框固定在一起。门扇的下部用铁丝或夹板将两扇门固定在一起。
(c)、立起门扇，调整左右距离，并用水平尺调平。门梁必须水平，两扇门必须在同一个垂直面内，门扇关闭严密。
(d)、气动元件及管路的安装要按施工图及有关规定进行。首先将气动元件固定在设计位置，然后按设计接通管路调试好即可。
1、半自动控制装置主要是指全气控气动控制装置。该风门自动控制系统特点是不用电、结构简单、价格便宜。它利用巷道现有的气源做动力源，通过气控箱、气缸、气管、气控按钮等部件改变管路里压缩气体的流动方向，从而推动气缸的伸缩杆运行带动门扇的开闭，实现风门的半自动化操控。
2、风门全自动控制系统。该类主要有风门电控气动自动控制装置、电动液压自动控制装置、电动推杆自动控制系统等三种类型，它们都是利用红外线传感器或光控感应器、雷达传感器等电子元件作为需要开闭风门的信号采集部件，把采集的信号传递给风门自动控制装置的主机里的PLC微信控制器，经信息处理给电磁阀（气动电磁阀或液压电磁阀）发送开闭指令，通过电磁阀改变压缩气体或液压油的流动方向，从而通过气缸或液压缸（实现风门的全自动开关的功能。对电动推杆控制自动装置来说就是PLC指令继电器执行动作，电机的电源换相从而改变电机的转动方向，电动推杆的伸缩杆运行实现风门的自动开闭功能
