矿用风门

旋叶式风门

名称:旋叶式风门

分类:矿用风门

咨询热线:17686118628

联系我们

详细说明:

旋叶式风门
旋叶式风门主要由框体、扇叶、传动构件、电动执行器、电控系统几部分组成,
旋叶式风门既可以作为主通风门使用,也可以作为辅助风门使用。其中,竖直旋叶式风门主要作为主通风门使用,水平旋叶式风门主要作为辅助风门使用,二者的结构和工作原理基本一致。旋叶式风门主要依靠扇叶与框体之间、扇叶之间的搭接,压迫橡胶密封条实现密封,下面分别介绍各部分的主要结构和工作原理。

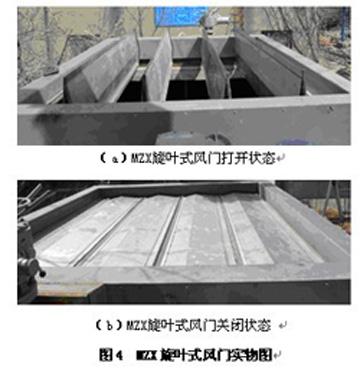

旋叶式风门关闭状态
旋叶式风门
1、框体部分
框体部分主要由传动梁、从动梁、横梁、传动梁罩板、从动梁罩板、电机架等部件组成,框体部分用于支撑安装风门中其它部件,是整套旋叶式风门的“骨架”。其中,传动梁、从动梁和横梁均由整块HG70高强钢板弯折而成,保证其有足够的强度和力学性能。梁与梁的结合处夹塞泡沫密封板,横梁的侧板上要粘贴橡胶密封条,保证在工作中框体部分严格密封,无泄漏现象,框体要进行硼砂防锈处理,防止外界环境的侵蚀破坏,保证其强度和使用寿命。

2、扇叶
扇叶主要由不锈钢钢板、轴、支撑板、横向密封条(B型橡胶条)、纵向密封条(P型橡胶条)、角型压条、槽型压条、挡风板等部件组成。
扇叶采用的是整块不锈钢钢板对称折弯而成,结合处采用焊接加铆接,在保证强度的同时不影响扇叶的外观,扇叶外表依旧光滑平整,采用菱形流线型设计,表面光滑无突出棱角,经过优化设计完全符合流体运行规律,将风流经过风门时的损耗降低到最小。不锈钢材质保证扇叶在矿井露天工作环境下具有防锈和防腐性能,可以保证扇叶的外观和质量不受工作环境的影响,可以长时间有效工作。扇叶采用硬度和强度适中的B型和P型橡胶条进行密封,这种橡胶条是我公司向西北橡胶研究设计院专门定制的,期间经过了数次试验最终定型。橡胶条密封密封效果更好、泄露量更少,而且金属与橡胶接触噪音小,运行平稳可靠,密封条用冷凝胶粘贴在扇叶上,再通过不锈钢压条铆接固定。扇叶安装橡胶密封条的一侧焊接一条导风槽,风流流过时沿着导风槽流向风道,避免风流直接和橡胶条接触而风化腐蚀橡胶条,可以有效延长橡胶密封条的使用寿命。
旋叶式风门
3、传动机构
我公司研发的旋叶式风门采用齿轮齿条结构作为风门的传动机构,主要由齿轮、齿条、传动轴、托辊、轴承、轴承室等组成。用箱体整体密封在空腔内,箱体容易拆装,齿轮齿条配合作为传动件具有传动平稳性好、传递力的同步性好、容易调整初始位置等优点,这样可以保证风门开闭时运行平稳,振动和噪音较小,同时保证扇叶开闭的同步动作,而且方便进行微调保证扇叶都关到位没有泄漏量,同时齿轮齿条传动占用空间较小,而且将传动构件密封起来可以保证在良好的工作环境下可靠高效的运动,同时能极大的减小环境对传动机构的破坏,降低了维护成本,而且这种密封式构造在外形上也更为美观大方。
