矿用风门

无压自动风门

名称:无压自动风门

分类:矿用风门

咨询热线:17686118628

联系我们

详细说明:

   无压自动风门采用压力平衡原理制作,每组风门二道,每道风门为双扇,逆向开闭,克服门扇两侧的风压,并通过连杆和曲柄的作用,将气缸的动力作用到门扇上,实现两扇风门的同时联动,方便省力。配重锤,给风门一个附加关门预应力,保证风门在驱动装置失去动力时,风门也能自动关闭。

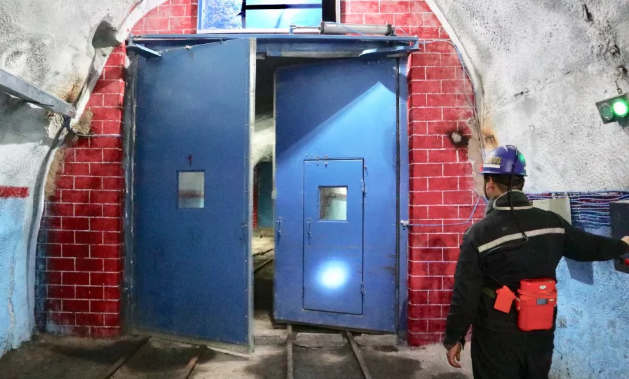

无压自动风门
    1.2风门自动控制原理风门动力来自压风管路连接的气动控制箱,核心是可编程序控制器PLC[1]。井下安装时,在每道风门两侧一定距离分别安装了4个激光传感器,当井下作业人员接近一侧风门时,人体遮挡住设在巷道一侧的激光传感器发射端发出的光束,激光传感器接收端因收不到激光束信号,输出端输出信号,表示有人通过,可编程序控制器收到激光传感器发出的信号后,对两道风门的开、闭状态进行判断。若对侧风门处于关闭状态,则发出开门指令,电磁气动阀、气缸动作,风门开启,同时风门墙上的语音LED箱触发,提示“风门打开,请注意安全”,并伴随红灯闪烁;另一侧风门墙上同时提示“前方风门打开,请稍后”,伴随红灯亮。动作流程:传感器PLC电磁阀执行气缸风门打开
