矿用风门

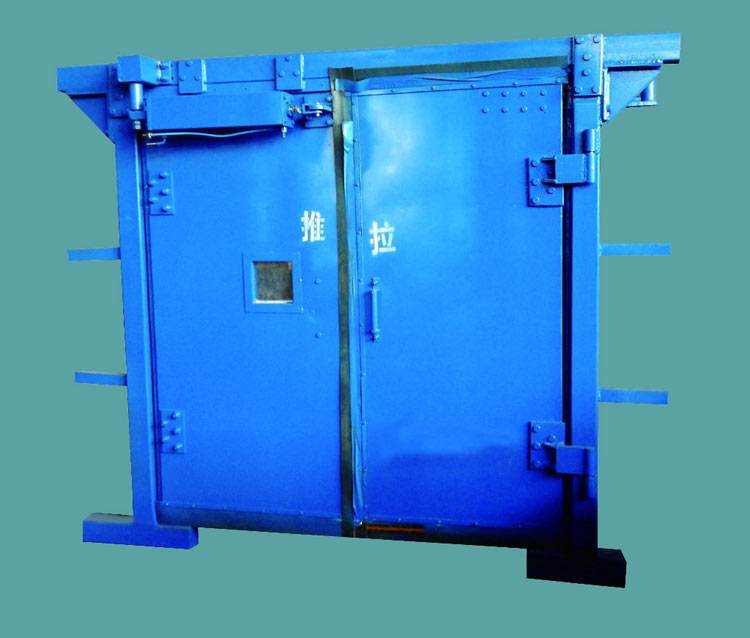

压力平衡式风门

名称:压力平衡式风门

分类:矿用风门

咨询热线:17686118628

联系我们

详细说明:

   压力平衡式风门结构特点:
   该风门由门框立柱、门轴、底坎、门扇拉手、左支臂、平衡杆、横梁、右支臂、滑轮、钢丝绳、关门重锤等组成,两扇风门通过左右两支臂由平衡杆连接起来,形成四连杆反风门系统,当其中一扇门受到一定的推力作用时,通过四连杆机构,可以使两扇门异向同时开启,靠关门重锤的作用使风门自动关闭。

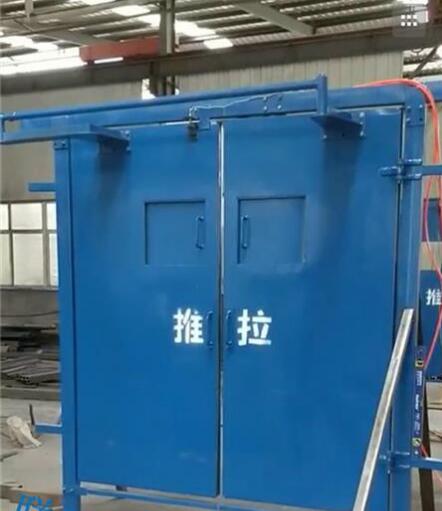

压力平衡式风门
1. 1风门的基本工作原理:
压力平衡式风门主体结构为四连杆系平衡系统,把作用于风门的风力转变为系统内力。开关时作用在两扇风门上的风力相互平衡,在平衡杆上冠成一对大小相等、方向相反的等值力矩,变传统的单向开启为异向开启,受力分析,见图1、图2。
门框上所受的力矩为
Ml =M2:0巧SAPn
在忽略风门门轴及平衡杆摩擦阻力的情况下,平衡杆上所受的力为:
F3 =Ml/a ,F3:M2/a方向相反。由此可见,两扇风门在同时受到风力作用下,通过连接两扇风门的平衡杆,形成一对方向相反的等值力矩,使整个风门的受力处于平衡状态。
为使风门能实现自动关闭,在右支臂侧设置关门重锤,当重锤产生的力矩大于或等于系统的磨擦
收稿日期:200701 · 11
力矩时,就可实现自动关闭。
6 7 8 9
压力平衡式风门
P一巷道内风乐; 单扇风门的受力面积;
o一左右支臂到门轴线的垂直距离;L一单扇风门的宽度;
F,,F一左右两扇门所受的风力;Fl=F2=Sx AP; F,了平衡杆在P作用下所受的力。

压力平衡式风门主要性能特点:
1)风门开启省力,不受风压大小影响,关闭冲击小,行人行车安全可靠。
2)设计新颖美观,结构简单。
3)能双向阻断风流,一道风门解决了正反风门问题,无须再设反向风门。
4)风门可安设自动装置,手动和自动兼容。
5)风门表面经防腐处理,系统整体强度高,动作灵活可靠,维护工作量小,使用寿命长。
压力平衡式风门全部采用空腹钢结构,可兼作防火门。门框采用槽钢扣接式,门扇采用槽钢骨架.
