手动无压风门技术和安装说明
作者： 本站来源： 本站时间：2021-09-22
手动无压风门技术和安装说明
手动无压风门、矿用双向无压风门井下安装技巧：
1、风门安装应按施工图及有关规定进行施工。安装前请按附件风门清单清点好安装部件，决定无误后进行安装。
2、准备工作所需用工具：17-19开口扳手、22-24开口扳手、小活口一把，大活口两把、黄油一小袋、长与墙宽同样尺寸的四分无缝管一根，与风门顶梁同样长的矿用工字钢每道门两根。
3、所选用安装风门地段必须地势较平坦。轨道较直，且两轨处于同一水平面。
4、在所选安装风门处挖一条与巷道宽同长的基础槽（宽400mm，深300mm）。把底梁拆成两部分，分别穿过轨道对接拧紧，调整底梁与两轨成垂直且水平，底梁中心与轨道中心同心，底梁面贴着轨道底面即可。梁下做间隔的坚实支垫，并将底梁用水泥浇筑。6、用砖、水泥沙浆将两边的墙建起，墙厚为500mm或370mm均可。在建墙过程中注意导绳轮与闭锁轮的安装位置，倒绳轮要与弯臂要在同侧同一水平面上，倒向轮安装位置为关上风门，弯臂不与倒向轮触碰，打开风门配重桶不与倒向轮发生触碰为适，可根据现场实际情况适当调节倒向轮与门框的距离。闭锁轮要与门扇上安装闭锁绳用的吊环螺栓孔在同侧同一水平面上，安装时关上门，钢丝绳不擦墙面为适，无缝管要安装在倒向轮里侧同一水平面上，距倒向轮30mm。

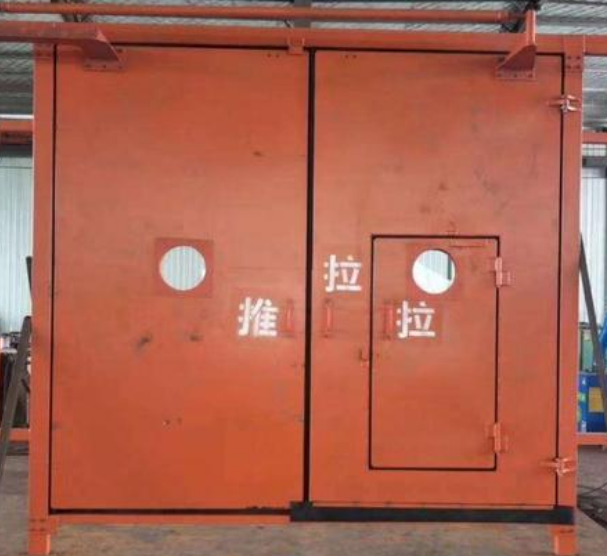

5、将立框安放在底梁两端的定卡片中间，用螺栓微紧上。然后根据标号将顶梁对齐，例如第一道门为1号，顶梁两端标有1—1，1—2；门框上部标号1—1与顶梁标号1—1处用螺栓相联；门框上部标号1—2号与顶梁标号1—2处用螺栓相联，螺栓先微紧，顶梁上有定孔，要对应安放在立框的定销上并用螺栓微紧。调节横梁和立框使它们与水平面垂直，然后用铁丝固定在安装位置，找到与门框一端标号相对应的门扇，按标号安装（如图示）在门扇的合叶筒内壁涂上黄油，将钢球表面同样涂上黄油，塞入合叶套筒内，将门扇合叶套筒套在门框合叶轴上。注意门扇安装为站在门前右手方为拉门门扇，左手方为推门门扇，风门中心线要与轨道中心线一致。然后调节门和门框，使两扇门间间距一直，上端与顶梁的缝隙间隙也同样一直。然后紧固所有的螺栓。重新用铁丝固定风门
6、将立框安放在底梁两端的定卡片中间，用螺栓微紧上。然后根据标号将顶梁对齐，例如第一道门为1号，顶梁两端标有1—1，1—2；门框上部标号1—1与顶梁标号1—1处用螺栓相联；门框上部标号1—2号与顶梁标号1—2处用螺栓相联，螺栓先微紧，顶梁上有定孔，要对应安放在立框的定销上并用螺栓微紧。调节横梁和立框使它们与水平面垂直，然后用铁丝固定在安装位置，找到与门框一端标号相对应的门扇，按标号安装（如图示）在门扇的合叶筒内壁涂上黄油，将钢球表面同样涂上黄油，塞入合叶套筒内，将门扇合叶套筒套在门框合叶轴上。注意门扇安装为站在门前右手方为拉门门扇，左手方为推门门扇，风门中心线要与轨道中心线一致。然后调节门和门框，使两扇门间间距一直，上端与顶梁的缝隙间隙也同样一直。然后紧固所有的螺栓。重新用铁丝固定风门
7、安装完毕后将直臂和弯臂依次安装在两个门上（螺栓要连接拧紧），风门底与轨道调至风门底胶皮可将轨道同一平面密封即可。直、弯臂安装在同一侧，把直、弯臂用连杆连接好，然后调节连杆使两扇门处于同一平面，将直、弯臂上卡位孔内插上卡位削。于此同时并做底面基础，用水泥浆做于轨道面平的基础并在上安装150mm门底板，并将周围抹平宽度为≥300mm。
