自动平衡无压风门驱动原理解析

作者: 本站来源: 本站时间:2020-11-28
自动平衡无压风门驱动原理解析
  自动平衡无压风门作为煤矿井下较为常用到的风门系列,自动化的操控大大增加了煤矿工作效率。

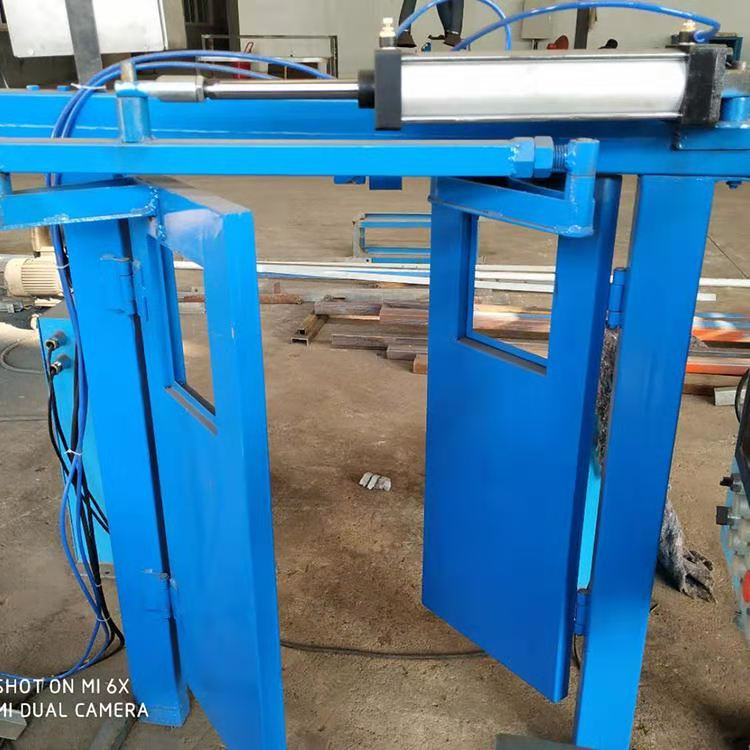

自动平衡无压风门
  自动平衡无压风门由两道无压风门及两套相互连锁的气控装置和驱 动装置构成。它同时控制两道风门打开和关闭,且能 够实现两道风门相互闭锁,如图 1所示。 图 1 气控装置与驱动装置图 2平衡风门部件、安装及工作原理 2.1风门部件 风门组成:门扇、门框竖框、门框横框、门框底 框、直拐臂、弯拐臂及机械连杆,如图 2所示。 图 2 风门部件示意图 2.2风门安装 (1)风门框安装:风门框四角用螺丝固定,通过 测量水平及对角长度,确定风门框组装工艺,方便 快捷。 (2)风门扇安装:利用一个上翘支架固定两个滑 ·煤电技术研究· 29 (下转 34页) 轮改变起轮改变起吊方向,使用一根直径 准9mm的 钢丝绳,一端连接固定风门螺栓,另一端焊接一个挂 钩,如图 3所示。当安装风门时,将上翘支架底座使 用螺栓固定在风门上框中部,将钢丝绳一端的固定 风门螺栓与风门上的螺栓孔拧紧栓牢,钢丝绳通过 上翘支架的滑轮组后,由人员将风门拉起至风门与 风门框关闭严密,到位后将钢丝绳另一端的挂钩挂 至巷帮锚杆或钢筋梯上,保证风门不会松动。如果有 个别门轴的螺栓不适,只需人员在风门侧面利用撬 棍进行适度调整,即可将风门完全装入风门框内,如 图 3所示。 图 3 风门扇安装工具示意图 2.3工作原理 用管网的压缩空气驱动气缸的活塞杆,使活塞 杆做往复直线运动,驱动门扇的打开和关闭。
安装:

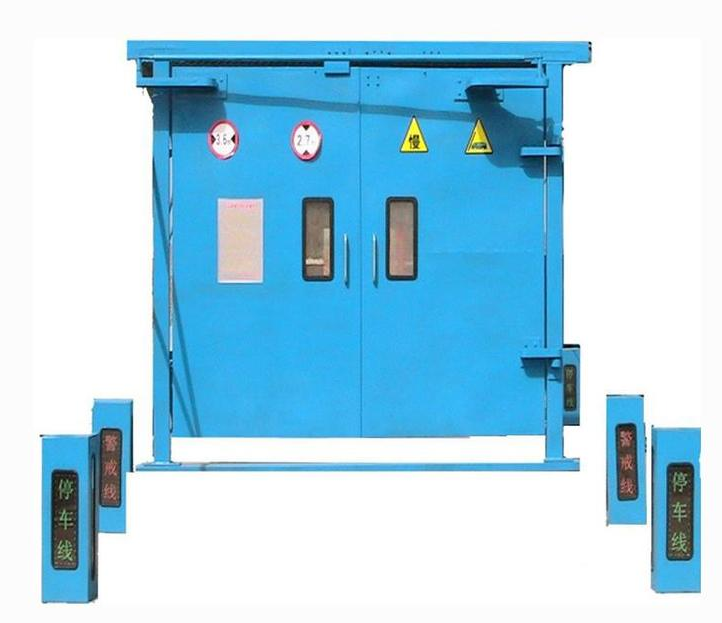

自动平衡无压风门
 (1)气控开门装置距离风门框不小于350mm。
(2)开门装置绳轮顶部略高于风门小拐臂。
(3)Al处为稳建门框重要避让,墙帮能足够放下大拐臂。
(4)A2整体门框偏向基建一旁5cm,打开时不受影响。
   风门门扇分为2个面积大小相等的部分,其中一部分门扇迎风流方向开启,另一部分门扇顺风流方向开启。2个门扇用连杆机构相连,使得2个门扇的开启或关闭能够相互制约。2个风门开启期间,通过平行四边形连杆的传递作用,使得开风的阻力为零。气动控制互锁装置。这是最新型逻辑控制按钮式气动开门装置。独特设计生产的逻辑互锁功能,实现了矿井质量标准化中规定的井下进回联络巷复式风门“只能同时关闭,不能同时打开”的要求。通过井下压风作为气缸动力源,推动气缸杆收缩,带动连杆机构动作,调控风门开启,在关闭时不受气缸影响。利用闭门机构缓慢关闭风门,实现手动与自动互不干扰。(2)优点。压力平衡风门开启力小,而且开启力与风压的大小、方向无关,风门的关闭速度可调,平衡、安全、可靠、不易伤人。当一道风门打开而另一道风门可靠闭锁的时候,可告知行人:本风门“闭锁”;当打开的风门关闭后,另一道风门解除风门闭锁,转换显示“通行”。气控互锁装置确保了故障或者人为造成的风门未关,设有解锁、复位与相互闭锁的功能,闭锁可靠,保障通风系统稳定受控。气控互锁装置、开启气缸装置与风门不连接,手动、气动互不干扰,适用于各种旧式风门和任何复杂场合,在压风状态下正常手动操作
