自动风门控制装置KXT127有效控制距离
自动风门控制装置是矿用风门上的一种自动化控制装置， 现在有光控和红外感应的，较为常用的是红外感应的。型号有KXT127,ZMK127等等。
半自动控制装置主要是指全气控气动控制装置。该风门自动控制系统特点是不用电、结构简单、价格便宜。它利用巷道现有的气源做动力源，通过气控箱、气缸、气管、气控按钮等部件改变管路里压缩气体的流动方向，从而推动气缸的伸缩杆运行带动门扇的开闭，实现风门的半自动化操控。
自动风门控制装置参数：
控制装置工作电压：AC127V；
语音报警器：DC12V
红外传感器：DC12V
风门开闭状态传感器：DC12V
工作电流：<350 mA；
输入气压：0.5~1Mpa；
汽缸长度：80mm；
传感器探测有效距离：10米。

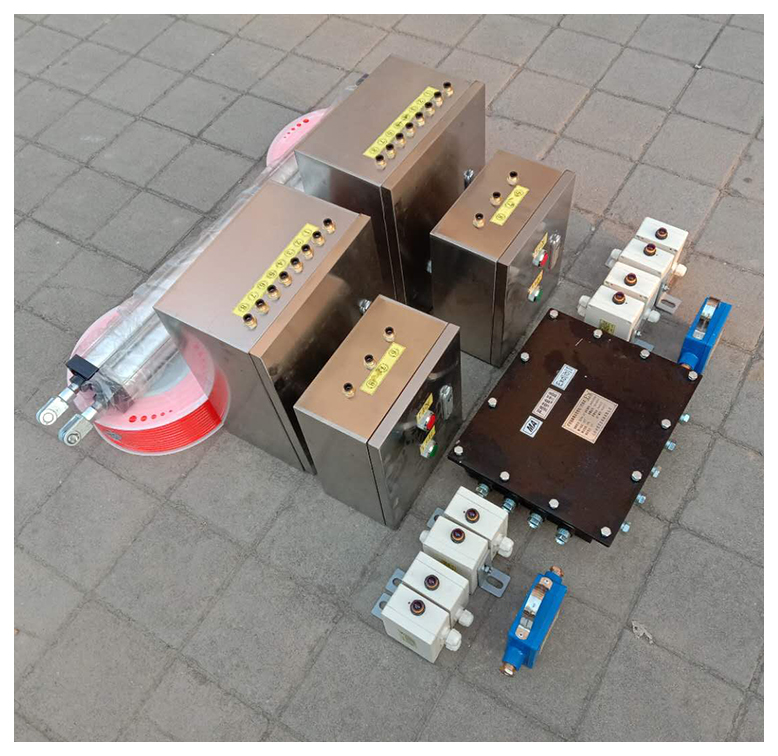

随着矿井巷道不断的开拓延伸，井下过车风门逐渐增多，若每个过车风门都安排人员开关风门，不仅浪费大量人工成本，而且增加了安全隐患。为了解决上述问题，本文设计了一套全气控自动风门装置。 1自动风门控制装置开关装置 1． 1 装置结构 装置主要由全气控风门主( 副) 按钮控制箱( 4 套) 、拉线开关( 8 套) 、气动执行机构( 2 套) 、气动开关感应装置( 2 个) 、气动闭锁( 2 个) 、气动报警箱( 4 个) 、配套管路及管路附件( 若干) 等构成，见图 1。 图 1 全气控自动风门结构( 以两道风门中 A 风门为例) 1) 主( 副) 控制箱。全气控风门主( 副) 控制箱外壳采用 304 不锈钢板制作，内部集中装有气源处理元件、气动控制元件、气动操纵元件以及调速元件。其中，气源处理元件具有气源过滤、动力系统调 压、系统润滑功能; 气动控制元件通过气动控制元件的集成构成气动“或”门控制回路、安全保护回路、气动报警回路、紧急状态解锁回路及自动关门沿时回路; 气动操纵元件控制箱面板上设置有开门按钮( 绿色) 、关门按钮( 红色) ，便于人员通过时手动操作; 解锁按钮( 红色) 、复位按钮( 绿色) ，便于风门开闭、解锁复位手动操作; 调速元件是对调速回路的设置，便于调节风门的开闭速度，保障风门开闭运动的 平稳性。 2) 拉线开关。拉线开关外壳采用 304 不锈钢板制作，内部装有手拉式气控阀。每道风门的前后分别错位安装 1 个开门拉线开关、1 个关门拉线开关，便于车辆通过时，司乘人员随时打开或关闭风 门。 3) 气动执行机构。气动执行机构由执行气缸、气缸架、不锈钢外壳、滑轮组件等组成，安装于平衡风门三角架侧，是风门开闭的动力来源。 4) 气动闭锁与气动开闭状态传感器。
自动风门控制装置使用特点：
1）全自动控制状态下，车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启，方便实用。
2）每道风门均采用了反风设计，保证了在矿井停电情况下可依靠人力开闭风门。
3）具备应急解除闭锁功能，特殊情况下，可解除两道风门的闭锁，使两套风门全部锁定在打开状态。
4） 具备语音声光报警报功能，车辆经过时，可发出多种语音提示信号，故障状态下可发出声光报警信号。
5）红外传感器发出红外线,行人经过红外线时，风门自动打开，行人经过后风门自动关闭。行人也可按动按钮来打开风门，行人经过后风门自动关闭。两道风门之间存在联锁，当一道风门开启时另一道风门不开启。
