无压风门工作原理,无压风门平衡作用

作者: 本站来源: 本站时间:2020-10-05
    无压风门工作原理,无压风门平衡作用
   无压风门工作原理 无压风门适用于煤矿井下巷道任何需要安设风门的地点。 1.1无压风门的结构 支 无压风 门是 由门框 、门扇、连杆平衡机构和重锤等 部分组成。 两扇风门分别向两个方向开启,通过连杆和支撑臂 实现联动,改变连杆长度可 以调整风门的严密度。如结 构图所示,两扇门A、B通过 支撑臂及连杆C连成一个整体。当A向前运动时,另一扇 门B在连杆的带动下向后运 动,这样打开风门的阻力F只 有启动风门的气动力和重锤 图1无压风门结构图的重力,因为风 压差 作用 在 风门A上的力等于作用在风门B上的力,而两力通过连杆相互抵消,故称为无压风 门。

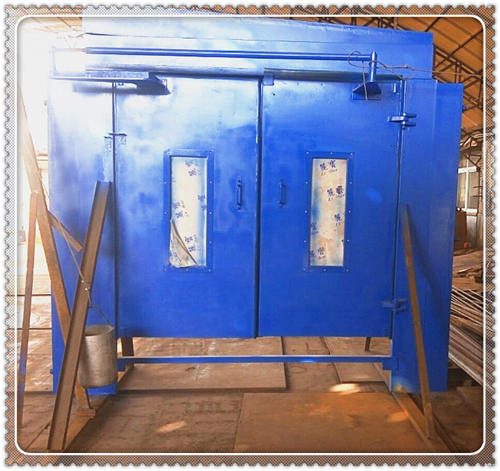

无压风门
  无压风门工作原理,无压风门平衡作用
  无压风门力平衡原理 无压风门采用压力平衡原理,通过四连杆机构及固定在门框上的 限位装置实现两扇风门异向同步开闭,风门关闭后使两扇风门边的挡风 皮子严密接触,具有良好的防漏风效果。由于作用在风门上的矿井负压 通过连杆机构转化为一种内力并得到平衡,风门开关力的大小取决于 重锤的重量 (重锤重量一般在10kg-25kg之间)从而保证了风门打开时省力,方便灵活.
